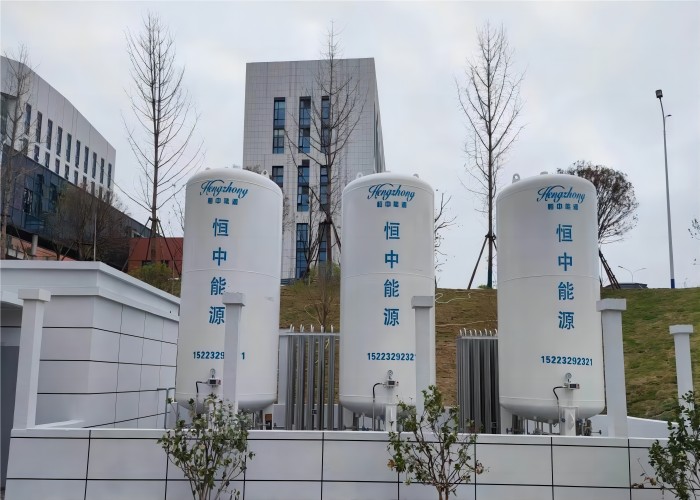

醫用液氧站介紹
一、簡介
醫院用中心供氧系統由“液氧站”及“緊急匯流排”氧氣瓶組”組成，“液氧站”置于室外，“緊急匯流排氧氣瓶組”置于室內。
液氧站：由液氧罐（儲存液氧）、空溫式汽化器（將液氧氣化成氧氣）、減壓裝置（將壓力減壓至所需要的壓力范圍）和分氣缸（提供氣體緩沖及分氣功能）組成；緊急匯流排氧氣瓶組：一般由10+10瓶組氧氣瓶組成。
“液氧站”設備一般都是一用一備，極端情況下當“液氧站”2套設備都需要維修時，仍可采用“緊急匯流排氧氣瓶組”對生命支持區域供氣。
“液氧站”及“緊急匯流排氧氣瓶組”及選址需滿足GB 50016-2014《建筑設計防火規范》及GB 50751-2012《醫用氣體工程技術規范》及GB 50030-2013 《氧氣站設計規范》的相關要求。液氧儲罐屬于壓力容器，安裝及使用時需到使用當?shù)厥袌?chǎng)監督管理局辦理壓力容器相關手續。
二、 配置說明
1. 液氧站設備參數：由2臺5m³液氧罐，壓力1.1Mpa;2臺200m³空溫式汽化器，2臺雙回路調壓閥組，1臺分氣缸、現場閥門、管道、安全閥及壓力表組成。可選配液位、壓力、溫度、氧氣濃度報警系統。
2. 工作原理：液氧通過從液氧罐內的壓力排出來，經汽化變成汽態氧氣，經過調壓組調壓穩壓所需要的壓力后，然后送至分氣缸緩存、分氣，最后通過管道分別送往各終端用氧點使用
3. 占地要求（內空）：長8.5米，寬7.5米（2臺液氧儲罐、2臺汽化器、2臺調壓裝置、1臺分氣缸配置尺寸要求）。 液氧站實體防火圍墻高度：≥0.9米，液氧站欄桿高度：≥2.8米，液氧站上方可鏤空。 匯流排房間尺寸（內空）：長≥6米，寬≥2.5米，內設防爆電器。
4. 平面布置參考圖（來電咨詢）：
